桥梁施工作业平台结构设计及施工过程

发布日期:2021-08-16 作者: 点击:

施工中结合水中桥墩处的地质、水文条件等选择适宜的钻孔平台,对桥梁施工的安.全、工期、经济和社会效益具有重要的意义。


对于跨越海湾、江河、湖泊、水库的水上桥梁工程,当基础采用钻孔灌注桩等非打入式结构且无法采用筑岛方式施工时,搭设固定式作业平台是解决基础施工设备作业平台的常用方法。

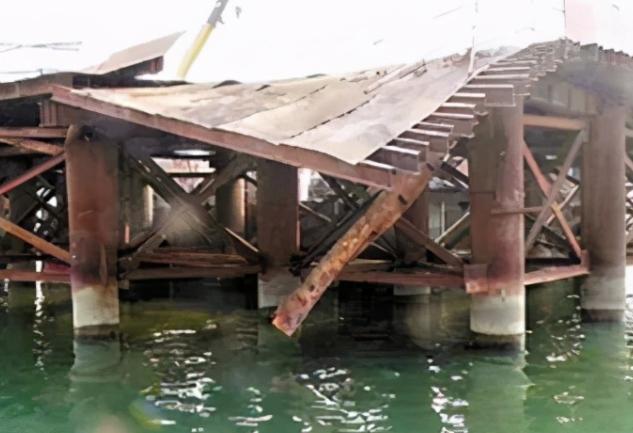

桥梁施工固定式作业平台




影响作业平台安.全的因素:


(1)深水墩处于深水处,施工时受洪水、通航、水流和冲刷的影响;


(2)修建于近海的作业平台还要考虑海潮、波浪、台风、海水腐蚀等因素;


(3)由于施工平台为施工临时结构,所以其状态处在不断变化中:平台上有大量的施工设备和人员,荷载处于不断变化的状态,特别是由于钻机钻头施加于地基的钻力而产生的反力处于不断变化的状态;


(4)有的施工平台由于施工工艺的要求,在施工过程中施工平台的形式会不断变化;


(5)在整个施工过程中,已浇筑的桩的刚度和强度还在不断变化。


桥梁钻孔施工平台的种类主要有钢管桩支撑平台、钢护筒支撑平台、钢围堰支撑平台等固定式作业平台和浮式平台四大种类。


固定式作业平台是水上桥梁基础施工的作业平台,平台结构通常采用钢管桩基础、型钢分配梁、贝雷桁架或型钢梁及花纹钢板桥面板的结构形式;钢管桩之间、钢管桩与钢护筒之间焊.接剪力撑,以使其成为一个整体,增加平台的稳定性。


固定式作业平台受水文条件影响小,且通过栈桥等辅助设施,施工机械方便就位或退出。平台整体稳定性好、承载能力大,平台整体稳定性好、承载能力大。


固定式作业平台受水文条件影响小,且通过栈桥等辅助设施,施工机械方便就位或退出。平台整体稳定性好、承载能力大,平台整体稳定性好、承载能力大。


固定式作业平台适用范围:


对于跨越海湾、江河、湖泊、水库的水上桥梁工程,当基础采用钻孔灌注桩等非打.人式结构且无法采用筑岛方式施工时,均可采用固定式作业平台。




固定式作业平台施工


(一)固定式作业平台施工总体方案


(1)钢管桩打设利用150t浮吊挂击振力为90t的振动锤进行。


(2)按先上游后下游、先岸侧后江侧原则,依次插打工作桩。


(3)钢管桩打设后焊.接剪刀撑,增强已插打完成工作桩的整体稳定性。


(4)架设2I56a工字钢做下横梁,贝雷梁做纵梁,铺设I32a工字钢做上横梁,δ=lOmm的防滑钢板做面板。


(5)测量放线,固定导向架,插打钢护筒;4根钢护筒插打完成后将其与工作桩刚性连接。


(6)待整个工作平台形成后,在工作平台四周布置拉锚,增强工作平台的整体稳定性。并在工作平台四周用φ60mm、φ40mm铜管布设栏杆。


(7)铺设一根水下电缆供钻孔桩施工用电。


(二)固定式作业平台施工工艺流程


(三)固定式作业平台施工操作要点


1、钢管桩基础施工


钢管桩制作


钢管桩运输


钢管桩打设(含振动锤选型)


横向联结系制作安装:振动锤选型、确定打桩顺序、施工放样、打桩船就位、沉桩


2、承载分配梁


分配梁制作→分配梁运输→分配梁安装


3、平台台面板制作、运输、安装


4、平台附属设施制作、运输、安装


5、平台拆除


(四)主要施工机械设备配备


(五)质量控制标准、保证质量的技术措施


1 、工程质量控制标准


固定式施工作业平台为临时结构,其施工可参照现行的桥梁钢结构和基础工程设计、施工及验收标准。


2、 保证工程质量的技术措施


(1)作业指导书、技术交底(设计要求、技术标准、施工方法、施工注意事项)。


(2)自检、互检、工序交接检查。


施工过程的质量控制:“跟.踪检测、复测、抽样检测”。


(3)钢管桩打设的平面位置、倾斜度、贯入度控制及整体性连接质量是固定式作业平台的关键。


(4)贝雷梁的组装方法和现场的整体性连接要求严格按设计要求进行。




(六)施工重大危险源及保证施工安.全技术措施


1、工程施工的重大危险源


水上作业时,风浪较大,应防止失足掉人河中。过往船只对施工平台的威胁,应当注意船只冲撞平台而引发事故。


2、保证施工安.全的技术措施


(七)重大污染源及保护环境的技术措施


1、施工的重大污染源


施工垃圾和油污对河道的污染是平台施工中的重大污染源。


2、保护环境的技术措施


(1)制订详细的环境保护措施。


(2)油和废油的管理。
