贝雷片的加工

贝雷梁   贝雷片的加工

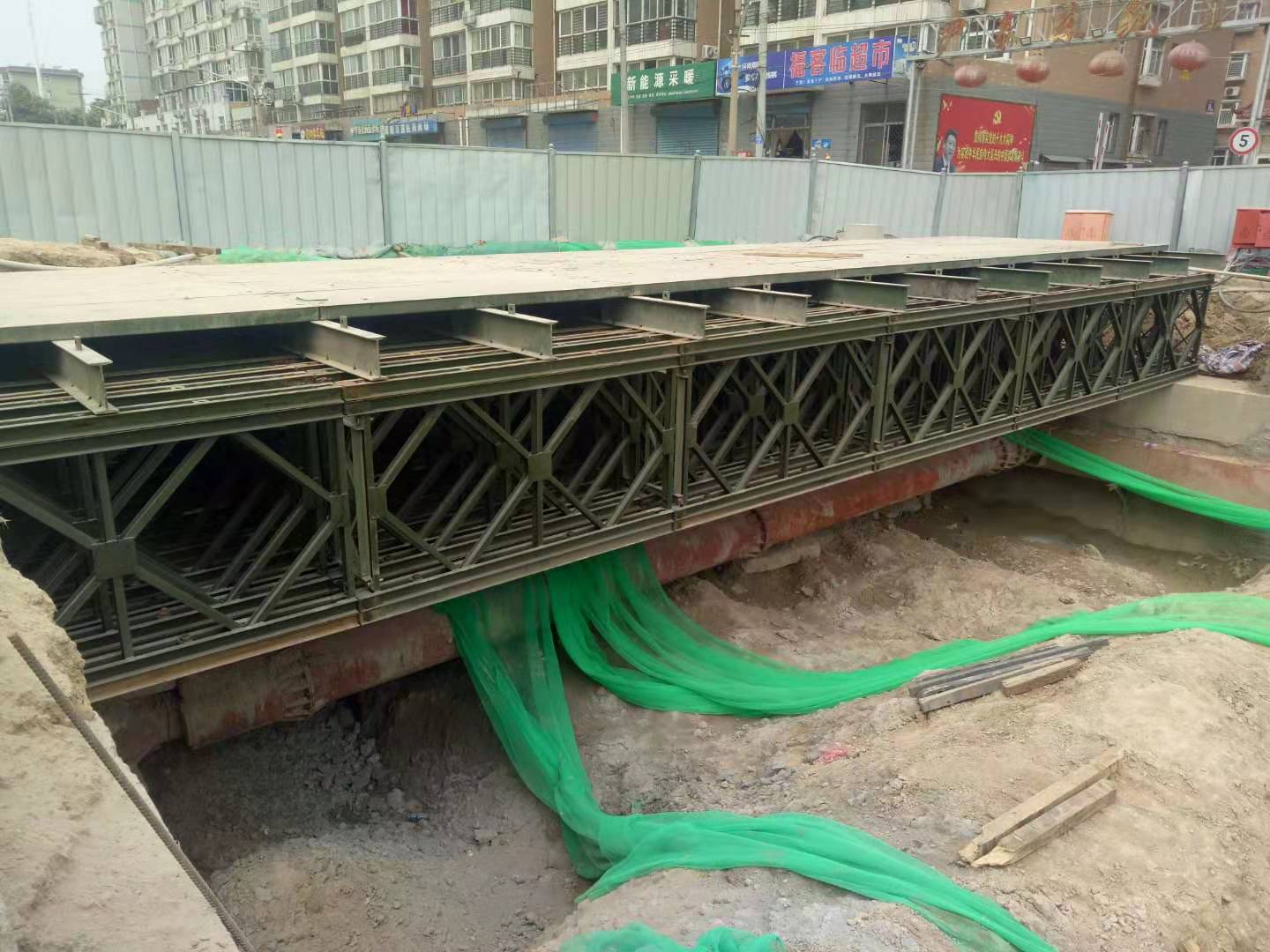

贝雷片通常由上、下弦杆、竖杆及斜杆经焊接构成，上下弦杆的顶端有阴阳接头，接头上一般配有杵架连接销孔。

贝雷片的弦杆由两根10号槽钢背靠背组合而成，在下弦杆上，常焊有多个带圆孔的钢板，在上、下弦杆内配有螺栓孔，用以和加强弦杆及双层桁架连接之用，在上弦杆内部，有连接支撑架的四个螺栓孔，中间两个孔是用来供双排或多排桁架同节连接使用，两端的两孔是跨节间连接用的。多排贝雷片作梁或柱时，必 须用支撑架对上下两节贝雷片接合部进行加固。

贝雷片通常由上、下弦杆、竖杆及斜杆经焊接构成，上下弦杆的顶端有阴阳接头，接头上一般配有杵架连接销孔。贝雷片的弦杆由两根10号槽钢背靠背组合而成，在下弦杆上，常焊有多个带圆孔的钢板，在上、下弦杆内配有螺栓孔，用以和加强弦杆及双层桁架连接之用，在上弦杆内部，有连接支撑架的四个螺栓孔，中间两个孔是用来供双排或多排桁架同节连接使用，两端的两孔是跨节间连接用的。多排贝雷片作梁或柱时，必 须用支撑架对上下两节贝雷片接合部进行加固。

贝雷支的结构钻孔灌注桩

贝雷支撑架下部结构钻孔灌注桩的施工工艺：

1、先填写书面开工申请报告，经监理工程师批准后方可开工；

2、以监理工程师签认的导线点作为基准点，用红外线测距仪对其进行放样；

3、准确放出桩位后埋设护筒，经监理工程师复核并确认无误后，再用经纬仪引出桩位控制柱；

4、钻孔拟采用回旋钻，专辑就为首先要安装好钻架及起吊机系统，将钻机调平。
