贝雷片施工过程

发布日期:2021-09-16 作者: 点击:

     贝雷片经过灯笼架斜面人工移到工字钢上,克服了大型吊车不能完成的工序。施工时,为了保证浇筑后的变后,采取预拱4.5cm,经过实际实施,浇筑完成后变形结果为3cm,满足桥梁施工要求。

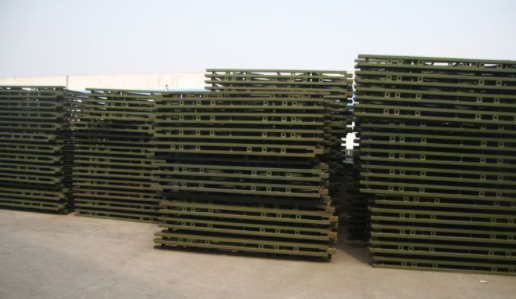

贝雷片是由10#槽钢焊.接成型的定型桁架,每片尺寸为3m×1.5m,其两端有公母连接头,组装时用连接销连接;为了加强接头处的刚度,接头处用连接片加强,连接片尺寸为0.5m×1.0m, 贝雷片、连接片上均有螺栓孔,组装时用螺栓连接固定。根据受力需要可以组装成单排单层,双排单层,单排双层,双排双层等多种形式,桁架片的上下弦杆可另设弦杆加强,以满足各种荷载的需要。


施工时在桥墩立柱上预埋蛇形柱(柱高1.5m,高出桥面貌一新0.55m),并在蛇形柱上焊钢板安装工字钢,再在工字钢上搭贝雷片桁架,每个桥墩立柱上预埋三根蛇形柱。贝雷片采用双排单层的结构形式(共四排贝雷片桁架),其中第.一排和第.二排间距为50cm;第.二排和第三排之间为3m;第三排和第四排间距为50cm。


在贝雷片上焊拉筋吊拉,并在下部形成安.全平台,每跨实际用78根吊拉筋。为了防止中部受力变形产生偏移,在贝雷片两端焊.接拉筋连在桥台立柱插筋上,并且贝雷片与贝雷片之间采用剪刀支撑连结加固。


吊拉施工的实施,贝雷片经过灯笼架斜面人工移到工字钢上,克服了大型吊车不能完成的工序。施工时,为了保证浇筑后的变后,采取预拱4.5cm,经过实际实施,浇筑完成后变形结果为3cm,满足桥梁施工要求


贝雷片采取在亮江老桥上组装,经过灯笼架斜面人工移到工字钢上,克服了大型吊车不能完成的工序。实际施工时,为了保证浇筑后的变后,采取预拱4.5cm,经过实际实施,浇筑完成后变形结果为3cm,满足桥梁施工要求。

贝雷梁

贝雷梁
