贝雷梁结构和适用范围

发布日期:2021-07-17 作者: 点击:

贝雷梁结构与适用范围

贝雷片-桁架:

桁架由上、下弦杆、竖杆及斜杆连接而成,上下弦杆的端部有阴阳接头,接头上有贝雷片桁架连接销孔。

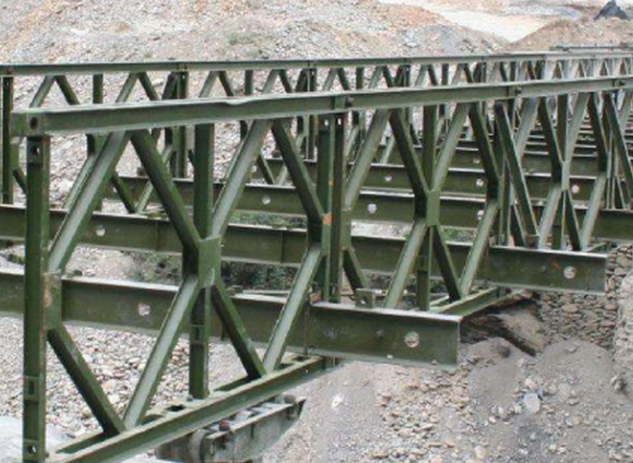

贝雷架

桁架的弦杆由两根10号槽钢(背靠背)组合而成,在下弦杆上,焊有多块带圆孔的钢板,在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔,在上弦杆内还有供连接支撑架用的四个螺栓孔,其中间的两个孔是供双排或多排桁架同节间连接用的,靠两端的两个孔是跨节间连接用的。多排桁架作梁或柱使用时,须用支撑架加固上下两节桁架的接合部。

在下弦杆上,设有4块横梁垫板,其上方有凸榫,用以固定横梁在平面上的位置:在下弦杆的端部槽钢的腹板上还设有两个椭圆孔,供连接抗风拉杆使用。

桁架竖杆均用8#工字钢制成,在竖杆靠下弦杆一侧开有一个方孔,它是供横梁夹具固定横梁时使用的。

桁架构件的材料为16Mn,每片桁架重270kg。

桁架连接销及保险销

桁架连接销供连接相邻两桁架用,重量为3kg,在锥度一端有一个插保险销用的小孔。

加强弦杆:

主要用来加强桁架弦杆的承载能力材料、断面与桁架上弦杆相同构造与桁架上弦杆比弦杆螺栓孔座板与桁架弦杆上孔的座板高低位置不同外余均.

一根加强弦杆重两根弦杆螺栓与桁架弦杆相连。

弦杆螺杆

用以加强弦杆与桁架间的连接栓规格杆螺栓M36×18,材质为16Mn,抗剪力为150KN,拉力为80KN。

桁架螺栓

用以上下层桁架的连接,比弦杆螺栓长,它的构造均与弦杆螺栓相同。

适用范围:

321型贝雷桥

适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等荷载。

200型贝雷桥

适用于汽车-10级、汽车-20级、HS15、HS20级、履带-50等荷载设计。

贝雷片钢立柱支架
